ПРА и ЭПРА для ламп: в чем разница и как выбрать подходящий пускорегулирующий аппарат
Речь о ПРА и ЭПРА — пускорегулирующих аппаратах. Названия похожи, внешне устройства иногда тоже похожи, а в карточках товаров рядом встречаются еще слова «дроссель», «балласт», «электромагнитный ПРА». Если вы сталкиваетесь с этим впервые, запутаться довольно легко.
Разберемся без лишней теории: зачем лампе вообще нужен балласт, чем ПРА отличается от ЭПРА и какие характеристики нужно проверить, чтобы не купить устройство, которое физически подключается, но нормально с вашей лампой работать не будет.
Зачем лампе нужен пускорегулирующий аппарат
Обычную лампу накаливания можно подключить непосредственно к сети. С большинством газоразрядных ламп так не получится. После возникновения разряда ток через лампу нужно ограничивать, иначе он будет расти и источник света быстро выйдет из строя.
Эту задачу и выполняет пускорегулирующий аппарат. В зависимости от схемы он помогает запустить лампу, ограничивает рабочий ток и поддерживает режим, на который рассчитан источник света.
ПРА применяются с разными типами ламп, в том числе:
- люминесцентными;
- бактерицидными ультрафиолетовыми;
- металлогалогенными;
- натриевыми;
- другими газоразрядными источниками света.
При этом один и тот же балласт нельзя считать универсальным. Он должен соответствовать конкретному типу лампы и ее электрическим характеристикам.
Что такое ПРА
Формально ПРА — это общее название: пускорегулирующий аппарат. Он может быть электромагнитным или электронным. Но в быту и даже в каталогах словом «ПРА» часто называют именно традиционный электромагнитный вариант — дроссельную схему.
Например, в классическом люминесцентном светильнике обычно работают три основных элемента: сама лампа, дроссель и стартер. Стартер участвует в запуске, а дроссель ограничивает ток во время работы лампы.
Такая схема существует много десятилетий и до сих пор встречается очень часто — в старых светильниках, промышленных установках, бактерицидных облучателях и специальном оборудовании.
Что такое ЭПРА
ЭПРА расшифровывается как электронный пускорегулирующий аппарат. Здесь функции запуска и ограничения тока выполняет электронная схема.
Если говорить совсем просто, ЭПРА сначала преобразует параметры сетевого питания, а затем подает на лампу ток с характеристиками, которые нужны для ее запуска и стабильной работы. В люминесцентных системах отдельный стартер при этом обычно уже не требуется.
В каталоге Uvintech представлены ЭПРА для различных ламп и диапазонов мощности. У конкретных моделей заметно отличаются рабочий ток, допустимая мощность, количество подключаемых ламп и схема включения, поэтому выбирать ЭПРА только по внешнему виду нельзя.

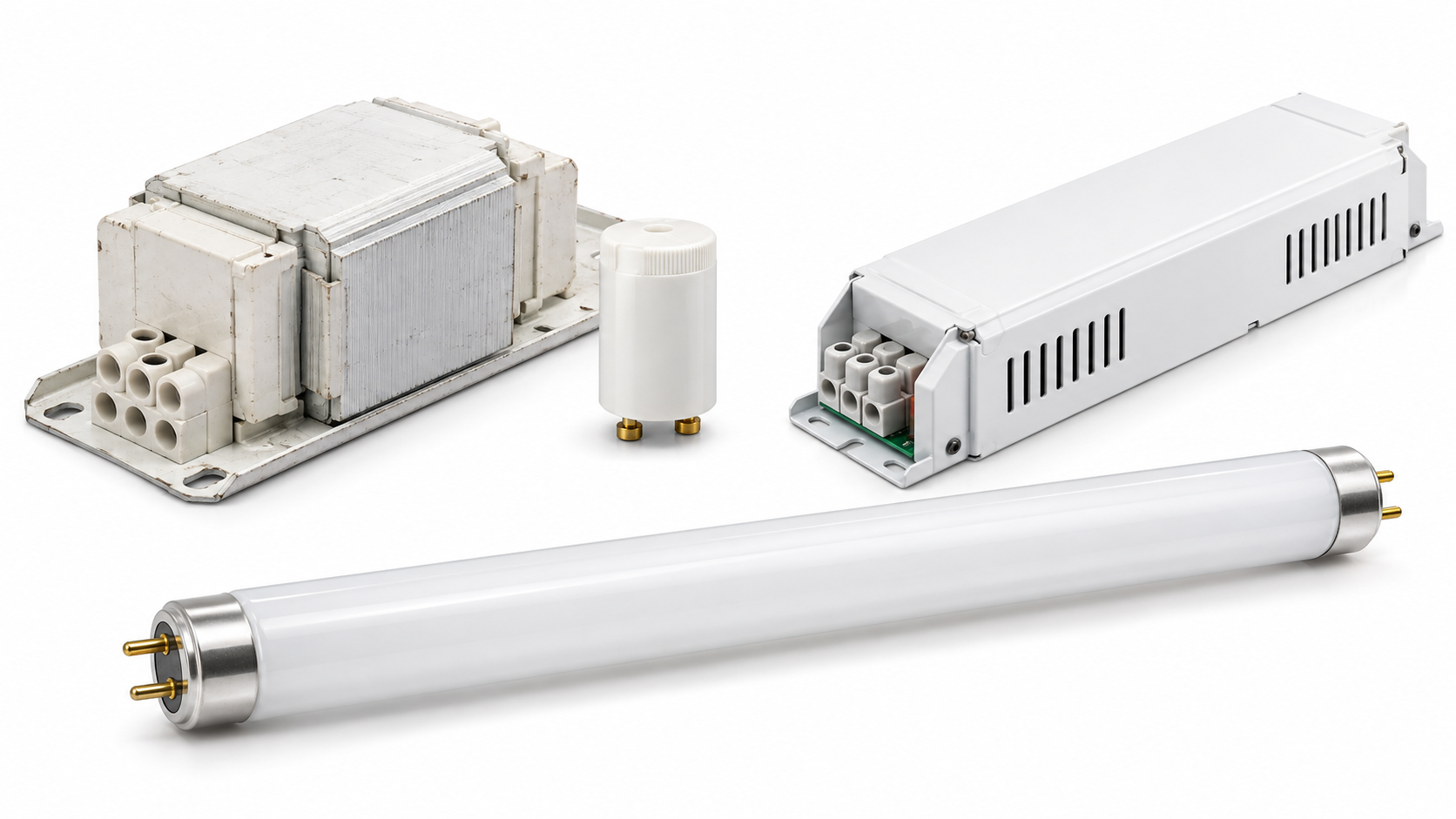

В чем разница между электромагнитным ПРА и ЭПРА
Оба варианта решают одну общую задачу — обеспечивают правильный режим работы лампы. Но делают это по-разному.
Электромагнитный ПРА конструктивно проще. В люминесцентной схеме он обычно работает вместе со стартером. Такое решение сравнительно легко диагностировать и заменить, а качественные дроссели могут служить очень долго. Из минусов — масса и габариты, возможный гул и более заметная пульсация света при работе от сети промышленной частоты.
ЭПРА компактнее, работает на высокой частоте и обычно запускает лампу без отдельного стартера. В правильно подобранной системе свет становится стабильнее, уменьшается заметная пульсация, а запуск происходит быстрее и тише. Многие электронные аппараты дополнительно имеют защиту от нештатных режимов.
Но из этого не следует, что любой ЭПРА автоматически лучше любого электромагнитного ПРА. В существующем оборудовании важнее всего совместимость. Если установка изначально рассчитана на определенную схему, замена одного типа балласта на другой может потребовать изменения подключения.
Можно ли заменить ПРА на ЭПРА
Во многих светильниках — да, но не по принципу «снял дроссель и поставил электронный блок на его место».
Нужно проверить, рассчитан ли выбранный ЭПРА на вашу лампу, и подключить его именно по схеме производителя. В люминесцентном светильнике при переходе на ЭПРА отдельный стартер, как правило, больше не используется, а сама разводка может отличаться от старой.
Особенно осторожно стоит относиться к переделке медицинского, лабораторного и бактерицидного оборудования. Здесь неправильный рабочий ток может повлиять не только на срок службы лампы, но и на ее фактическое излучение.
Почему одинаковой мощности недостаточно
Одна из самых распространенных ошибок выглядит так: на старом ПРА написано 36 Вт — значит, покупаем любой новый на 36 Вт.
Иногда такой подход сработает. Но мощность — только один из параметров.
При подборе нужно учитывать:
- тип лампы;
- ее номинальную мощность;
- рабочий ток;
- напряжение и частоту питания;
- количество ламп, подключаемых к одному аппарату;
- способ запуска;
- схему подключения;
- допустимый температурный режим;
- габариты корпуса, если аппарат устанавливается внутрь светильника или прибора.
Для специальных ламп список может быть еще длиннее. Поэтому маркировка старого балласта часто дает больше полезной информации, чем одна цифра мощности.
Как подобрать ЭПРА для люминесцентной лампы
Начните с маркировки самой лампы. Например, если это линейная T8 или компактная лампа с цоколем 2G11, запишите ее мощность и полное обозначение. Затем посмотрите, какие лампы указаны на корпусе ЭПРА или в его техническом паспорте.
Если электронный аппарат рассчитан, например, на 1×36 Вт, это не означает, что его можно без проверки использовать с любой газоразрядной лампой мощностью 36 Вт.
Обратите внимание и на количество каналов. Обозначения вроде 1×36 W и 2×36 W описывают разные схемы: один аппарат рассчитан на одну лампу, другой — на две.
А что с бактерицидными лампами
С бактерицидными лампами особенно важно не выбирать балласт «примерно подходящей» мощности.
УФ-лампа должна работать в установленном производителем электрическом режиме. Если ток ниже необходимого, лампа может внешне выглядеть исправной, но работать не в расчетном режиме. Если ток слишком велик, возрастает нагрузка на электроды и сокращается ресурс.
Поэтому при замене ЭПРА в бактерицидном оборудовании лучше знать не только мощность лампы, но и ее точную модель. Если сохранился старый аппарат, сфотографируйте его маркировку и схему подключения — это существенно упрощает подбор.
Как понять, что неисправен не источник света, а ПРА
Универсального симптома нет. Одна и та же неисправность может быть связана и с лампой, и с контактами, и со стартером, и с пускорегулирующим аппаратом.
Повод проверить ПРА или ЭПРА появляется, если:
- заведомо исправная лампа не запускается;
- лампа периодически гаснет;
- запуск стал заметно дольше;
- электромагнитный дроссель сильно гудит или перегревается;
- на корпусе электронного аппарата появились следы перегрева;
- чувствуется запах перегретой изоляции;
- несколько новых ламп ведут себя в одном светильнике одинаково неправильно.
Если на корпусе есть следы оплавления или сильного перегрева, оборудование лучше обесточить и не использовать до проверки.
Почему новая лампа может быстро выйти из строя из-за балласта
Иногда кажется, что попалась партия плохих ламп: одну заменили, через короткое время вышла из строя следующая. Но причина может находиться в питании.
Неподходящий ПРА способен работать с неправильным током, создавать неблагоприятный режим запуска или перегревать элементы системы. Поэтому при повторяющихся отказах имеет смысл проверять весь комплект: лампу, патроны, стартер, проводку и пускорегулирующую аппаратуру.
Что сфотографировать перед покупкой нового ПРА или ЭПРА
Если вы не уверены в обозначениях, не обязательно самостоятельно разбираться во всех цифрах. Гораздо полезнее собрать исходные данные.
Перед обращением к специалисту сфотографируйте:
- полную маркировку старого ПРА или ЭПРА;
- маркировку лампы;
- схему подключения на корпусе аппарата;
- разъемы и клеммы;
- шильдик оборудования или светильника.
Если старого аппарата уже нет, укажите производителя и модель оборудования. Для специализированной техники это иногда позволяет найти нужный балласт даже быстрее, чем поиск по отдельным характеристикам.
Частые ошибки при подборе
Ориентироваться только на мощность. Два аппарата по 36 Вт могут быть рассчитаны на разные лампы и разные рабочие токи.
Выбирать по размеру корпуса. Одинаковые габариты ничего не говорят об электрической совместимости.
Считать одинаковый разъем гарантией совместимости. Совпадение клемм — это лишь вопрос подключения.
Игнорировать количество ламп. ЭПРА на одну и две лампы — это разные устройства и разные схемы.
Подключать по памяти. Даже у похожих моделей расположение выводов может отличаться. Ориентироваться нужно на схему конкретного производителя.
Что выбрать: ПРА или ЭПРА
Если речь идет о ремонте существующего оборудования, первым ориентиром должна быть исходная конструкция. Самая безопасная замена — аппарат, соответствующий старому по назначению и рабочим параметрам.
Если светильник модернизируется и производитель допускает переход на электронную схему, ЭПРА часто оказывается удобнее: он компактнее, работает тихо и позволяет получить более стабильный режим лампы.
Но выбирать между ПРА и ЭПРА «вообще» не совсем правильно. Сначала выбирают решение для конкретной лампы и конкретного оборудования — и только потом сравнивают доступные варианты.
Как упростить подбор
В каталоге Uvintech представлены пускорегулирующие аппараты и ЭПРА для ламп разных типов и мощностей. Если точная модель старого устройства снята с производства, специалисты могут проверить параметры и подобрать совместимую замену.
Лучше всего прислать фотографию маркировки лампы и старого балласта. Это занимает пару минут и обычно позволяет избежать ситуации, когда новый аппарат подходит по мощности, но не подходит к самой лампе.
Итог
ПРА или ЭПРА — не просто дополнительная коробочка внутри светильника. От пускорегулирующего аппарата зависит, запустится ли газоразрядная лампа, в каком режиме она будет работать и насколько долго прослужит.
Поэтому при замене не стоит ориентироваться только на мощность или внешний вид. Проверьте тип лампы, ток, схему подключения и другие параметры. А если маркировка вызывает вопросы, проще один раз уточнить совместимость до покупки, чем потом менять и лампу, и балласт еще раз.
